기사 요약
패널보드 러그분전반 내에서 안전하고 안정적인 도체 연결을 제공함으로써 배전 시스템에서 중요한 역할을 합니다. 연결 상태가 좋지 않으면 과열, 전력 손실 및 잠재적인 안전 위험이 발생할 수 있습니다. 이 기사에서는 패널보드 러그의 기능, 안전한 전류 전송 지원 방법, 특정 애플리케이션에 적합한 러그 선택 방법에 대해 설명합니다. 또한 전기 패널의 신뢰성을 향상시키는 일반적인 설치 문제와 실용적인 솔루션을 간략하게 설명합니다.

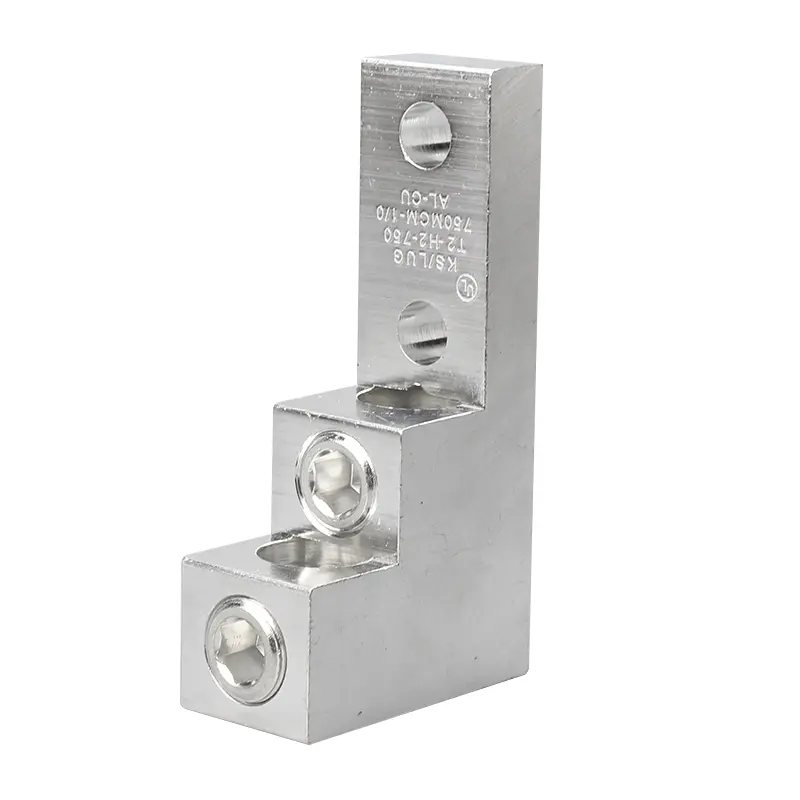

분전반 러그는 분전반 또는 배전반 내의 도체를 고정하도록 설계된 특수 전기 커넥터입니다. 이러한 러그는 들어오는 전력선과 내부 모선 또는 분전반의 단자 연결 사이에 안정적인 전기 인터페이스를 생성합니다.
현대 전기 인프라에서 패널보드는 주 전원에서 다양한 분기 회로로 전기를 분배합니다. 안정적인 러그 연결은 기계적 안정성을 유지하면서 전류가 효율적으로 흐르도록 보장합니다. 러그를 올바르게 설치하지 않으면 도체가 느슨해져서 저항이 축적되거나 과열되거나 심지어 전기적 고장이 발생할 수도 있습니다.
패널보드 러그는 주거용, 상업용 및 산업용 전기 시스템에 널리 사용됩니다. 다양한 전선 크기, 전류 정격 및 설치 환경을 수용하도록 설계되었습니다.
패널보드 러그는 압축 또는 기계적 클램핑을 사용하여 도체를 전도성 단자에 기계적으로 고정함으로써 작동합니다. 이 연결은 도체와 분전반 버스바 사이의 저항을 최소화합니다.
이 프로세스는 여러 단계로 진행됩니다.
적절하게 조이면 패널보드 러그가 저저항 전기 경로를 생성합니다. 이는 에너지 손실을 줄이고 시스템 효율성을 유지하는 데 도움이 됩니다.
고용량 전력 시스템에서 이러한 커넥터는 안전한 작동 온도를 유지하면서 큰 전류를 처리하도록 설계되었습니다.
패널보드 러그는 전기 전도성과 기계적 강도를 모두 지원하도록 설계되었습니다. 디자인에는 일반적으로 다음과 같은 몇 가지 필수 요소가 포함됩니다.
전도성 본체는 일반적으로 전도성이 높은 구리 또는 알루미늄으로 제조됩니다. 일부 설계에는 내식성을 개선하고 내구성을 강화하기 위한 보호 도금이 포함됩니다.
기계적 압축을 통해 진동이나 열팽창에도 도체가 단단히 부착된 상태를 유지할 수 있습니다. 이러한 안정성은 전기 패널에 다양한 부하가 발생하는 산업 환경에 필수적입니다.
분전반 러그는 안정적인 도체 종단이 필요한 광범위한 전기 배전 시스템에 사용됩니다.
일반적인 응용 분야는 다음과 같습니다.
이 커넥터를 사용하면 전기 기술자는 전기 성능을 저하시키지 않고 대형 도체를 안전하게 종단 처리할 수 있습니다. 또한 모듈식 설계를 통해 전기 시스템을 확장할 때 유지 관리 및 업그레이드가 더 쉽습니다.
| 매개변수 | 설명 |
| 재료 | 구리 또는 알루미늄 합금 |
| 표면 처리 | 주석 도금 또는 부식 방지 코팅 |
| 전선 범위 | 모델에 따라 6AWG ~ 600kcmil |
| 전압 정격 | 최대 600V |
| 현재 용량 | 도체 크기 및 디자인에 따라 다름 |
| 설치 유형 | 볼트 연결식 또는 나사식 클램프 |
| 온도 등급 | 일반적으로 최대 90°C |
이러한 매개변수는 엔지니어가 기존 전기 시스템과의 호환성을 결정하는 데 도움이 됩니다. 올바른 러그 크기와 등급을 선택하면 장기적인 작동 안정성이 보장됩니다.
전기 설치자는 분전반 러그 작업 시 여러 가지 문제에 직면하는 경우가 많습니다. 이러한 문제를 이해하면 시스템 오류를 예방하는 데 도움이 됩니다.
느슨한 연결
부적절하게 조이면 전기 저항이 증가하고 발열이 증가할 수 있습니다. 보정된 토크 도구를 사용하면 제조업체 사양에 따라 러그를 조일 수 있습니다.
잘못된 와이어 크기
러그에 비해 너무 작거나 큰 도체를 사용하면 연결이 약해질 수 있습니다. 설치하기 전에 항상 전선 호환성을 확인하십시오.
산화 및 부식
습한 환경이나 산업 환경에서는 산화가 연결 성능에 영향을 미칠 수 있습니다. 주석 도금 및 보호 코팅은 이러한 위험을 줄이는 데 도움이 됩니다.
올바른 패널보드 러그를 선택하려면 몇 가지 기술적 요소를 평가해야 합니다.
구리 러그는 일반적으로 더 높은 전도성과 내구성을 제공하는 반면, 알루미늄 러그는 더 가벼운 무게와 비용 이점을 제공합니다. 최종 선택은 시스템 요구 사항 및 설치 조건에 따라 달라집니다.
CMKS와 같은 제조업체 전자 설계 패널보드 러그는 엄격한 전기 성능 표준을 충족하는 동시에 최신 배전 시스템 내에서 쉽게 설치할 수 있습니다.
정기적인 검사 및 유지 관리는 시간이 지남에 따라 패널보드 러그 성능을 보장하는 데 도움이 됩니다.
권장 사례는 다음과 같습니다.
전기 전문가는 분전반을 수리할 때 전류가 흐르는 회로에 우발적으로 접촉하는 것을 방지하기 위해 항상 적절한 안전 절차를 따라야 합니다.
분전반 러그의 주요 목적은 무엇입니까?
분전반 러그의 주요 기능은 안정적인 전류 경로를 유지하면서 전기 도체를 분전반 또는 배전 시스템에 안전하게 연결하는 것입니다.
패널보드 러그는 구리선과 알루미늄선 모두와 호환됩니까?
일부 러그는 이중 호환성을 위해 설계되었지만 다른 러그는 특정 도체 유형에 최적화되었습니다. 설치하기 전에 항상 제품 사양을 확인하십시오.
러그 연결에 적절한 토크가 중요한 이유는 무엇입니까?
올바른 토크는 도체와 러그 사이에 충분한 접촉 압력을 보장합니다. 이는 과열을 방지하고 효율적인 전기 전도를 보장합니다.
패널보드 러그가 고전류 애플리케이션을 처리할 수 있습니까?
예. 많은 산업 등급 분전반 러그는 적절한 도체 크기 및 설치 방법과 일치할 때 고전류 부하를 처리하도록 설계되었습니다.
분전반 러그는 배전 시스템의 필수 구성요소로서 분전반 내의 안전하고 안정적인 도체 연결을 보장합니다. 안정적인 기계 및 전기 인터페이스를 제공하는 능력은 주거, 상업 및 산업 환경 전반에 걸쳐 일관된 전력 공급을 유지하는 데 도움이 됩니다.
이러한 커넥터의 작동 방식, 올바른 사양을 선택하는 방법, 적절하게 유지 관리하는 방법을 이해하면 전기 설치의 안전성과 효율성을 크게 향상시킬 수 있습니다.
CMKS 전자는 현대 배전 인프라의 요구 사항을 충족하도록 설계된 내구성이 뛰어나고 정밀하게 설계된 패널보드 러그를 계속 개발하고 있습니다. 분전반 러그 적용 분야에 관한 신뢰할 수 있는 솔루션이나 기술 지침을 찾고 계시다면,저희에게 연락주세요오늘 귀하의 프로젝트 요구 사항에 대해 논의하고 당사 제품이 귀하의 전기 시스템을 어떻게 지원할 수 있는지 알아보십시오.
